面取りを行なう

<< 目次を表示 >>

トピック :   SketchUp > ツールアイコン > 05.編集ツール > [フォローミー] >

面取りを行なう



FollowMe01

フォローミーツール使用方法



1. 直方体を作図します。

2. 側面に斜めの線を描画して三角形を描きます。

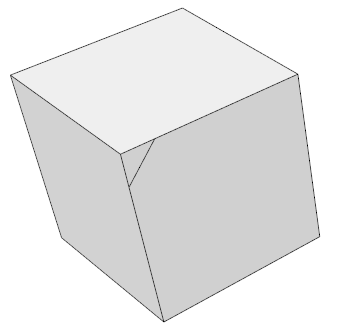

FollowMeToolsinglesurface01

3. フォローミーツールFollowMe01を選択します。カーソルが湾曲した面がついた矢印に変わります。

4. 2.で作成した三角形の部分をクリックします。

6. 押し出しを行いたい上面にカーソルを移動して、キーボードでAltキー(Windows)またはCommandキー(Mac)キーを押します。端点が繋がり、パスが自動的に閉じます。

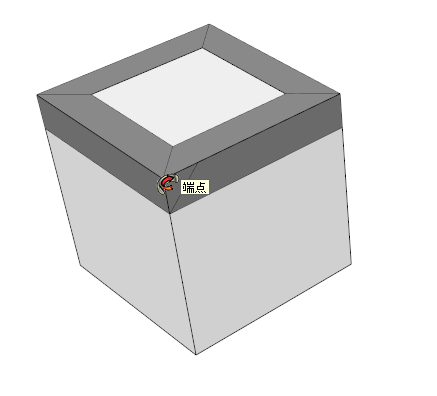

FollowMeToolsinglesurface003

※フォロミーを行いたい面(上図では上面)を、あらかじめ選択ツールselect006-01選択しておき、その後フォローミーツールで作成した三角形の面をクリックすることでもフォローミーを行なうことができます。





7. 再度クリックを行い、フォロミー操作を完了します。

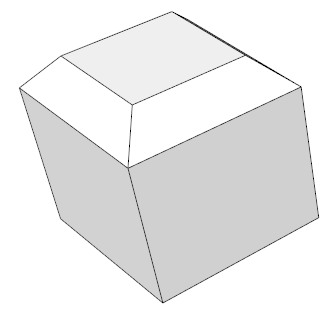

FollowMeToolsinglesurface0103
