オブジェクト (グループ、コンポーネント、断面平面) を作成した後、「アウトライン表示」を使用して、そのエンティティに意味のある名前を付けることができます。
ヒント: これらのエンティティに意味のある名前を付けると、エンティティをすばやく簡単に検索、選択、および編集できます。
グループ名を変更する
「アウトライン表示」でエンティティに名前を付ける (または名前を変更する) には、次の手順に従います。
Windows
グループ名を右クリックしてメニューから 「名前の変更」 を選択します。
グループ名をクリックして選択したあと、再度クリックします。（ダブルクリックではありません。間隔を開けて下さい。）
グループ名をトリプルクリックします。
Mac
グループ名を右クリックしてメニューから 「名前の変更」 を選択します。
グループ名をクリックして選択したあと、再度クリックします。（ダブルクリックではありません。間隔を開けて下さい。）
グループ名を選択して、Returnキーを押します。
コンポーネントの名前を変更する
グループの名前変更と比較すると、コンポーネントの名前変更は少し複雑です。
コンポーネントには、「定義」名と「インスタンス」名の2種類があります。
同じコンポーネントは「定義」名が同じです。同じコンポーネントでも、「インスタンス」名は別の名前にすることができます。

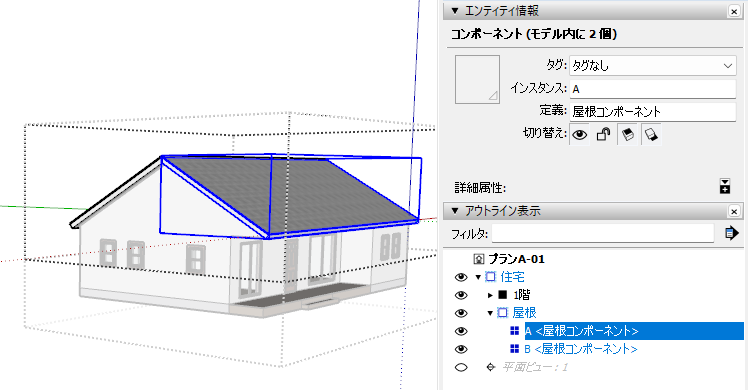

「アウトライン表示」では 「インスタンス」名<「定義」名> のように「定義」名は＜＞で囲まれて表示されます。
「アウトライン表示」では「インスタンス」名を変更をすることはできますが、「定義」名を変更することはできません。
「アウトライン表示」で「インスタンス」名を変更するには、グループの名前を変更する場合と同じ手順に従います。
「定義」名を変更するには、「エンティティ情報」ダイアログを使用する必要があります。
「エンティティ情報」ダイアログを表示して、「定義」名を変更すると、「アウトライン表示」にも反映されます。同じコンポーネントはすべて同じ「定義」名に変更されます。
断面平面の名前を変更する
「アウトライン表示」を使用すると、セクション平面とそのシンボルの両方の名前を変更できます。
グループ名を変更する方法では、断面平面の名前だけを変更することができます。

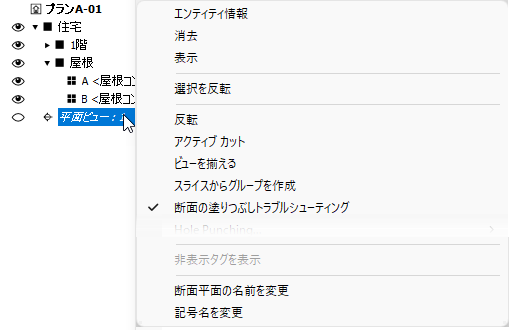

「アウトライン表示」で断面平面を右クリックすると、 「断面平面の名前を変更」または「記号名を変更」 が選択できます。
断面平面の詳細については、こちらをご覧下さい。
