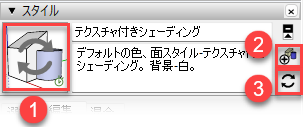

現在のスタイルを更新する場合：①のサムネイルまたは、③の「更新」ボタンをクリックします。

新しいスタイルを作成する場合：②の「新しいスタイルを作成」をクリックします。

をクリックするとエッジ設定が表示されます。

各項目のチェックや数値入力によりエッジの表示を設定できます。各項目を組み合わせることができます。

エッジ

エッジの表示 / 非表示を切り替えます。この例はエッジがオンになっている状態です。

背面エッジ

モデルの面で隠れている背面のエッジを破線で表示 / 非表示にします。

※この設定を選択すると、X 線の面スタイルが無効になります。

外形線

モデルの外形を強調します。外形線の太さをピクセル単位で入力します。

デプスキュー

手前のエッジを後ろより強調します。手前の線の太さをピクセル単位で入力します。

延長エッジ

手描きの外観にするために、各エッジを端点より延長します。このスタイルは、推論の動作には影響しません。延長線の長さをピクセル単位で入力します。

端点

エッジの端点を強調します。強調された端点の長さをピクセル単位で入力します。

粗目

オフセットで各線を複数回レンダリングし、モデルを手描きのスケッチの外観にします。このスタイルは、推論の動作には影響しません。

破線

タグに割り当てた破線を表示します。

色：すべて同じ

下図赤枠をクリックして色を選択します。

すべてのエッジが選択した色で表示されます。

色：マテリアル別

エッジにマテリアルを割り当てた場合にマテリアルの色でひょうじされます。

色：軸別

軸方向のエッジが軸の色で表示されます。軸方向以外のエッジは、「すべて同じ」で設定されている色で表示されます。

※非表示のエッジには軸の色は表示されません。

をクリックすると面設定が表示されます。

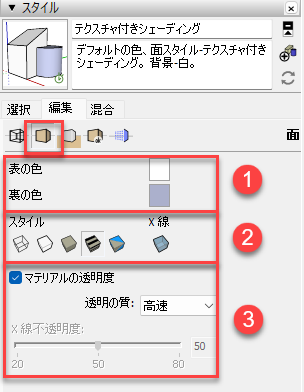

①デフォルトの色の面の表と裏の色を指定します。

マテリアルを付加した後では面の裏表が解らなくなる場合があります。その場合には表示メニュー＞面スタイル＞モノクロ にすると、ここで設定したデフォルトの面の色になります。

②スタイル：面スタイルを選択します。各スタイルの詳細はこちらを御覧ください。

③マテリアルの透明度: チェックを外すとマテリアルの不透明度が反映されなくなります。

透明の質: マテリアルの透明の品質とX 線のスタイルの透明の品質を設定します。プルダウンメニューで「高速」または「高品質」を選択できます。

X 線不透明度の設定：X 線のスタイルを選択して、「透明の質」のプルダウンメニューを「高品質」に設定すると、X 線不透明度を設定できます。この設定は LayOut でも反映されます。

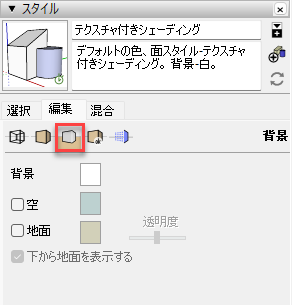

をクリックすると背景設定が表示されます。

背景：ワークスペースの背景色を設定します。

空：チェックを入れると空を表示します。色見本をクリックして空の色を設定します。

地面：チェックを入れると地面を表示します。色見本をクリックして地面の色を設定します。

　　　透明度スライダで地面の透明度を設定します。

下から地面を表示する：地面より下の位置から見上げた時に地面を表示するかどうかを設定します。※地面を表示した場合に設定が可能になります。

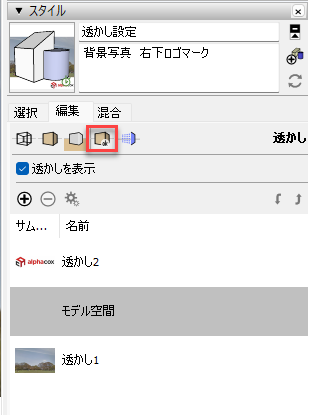

をクリックすると透かし設定が表示されます。

＋マークをクリックしてイメージを選択してから、

1）背景モードとオーバーレイの選択

2）ブレンド調整とマスク

3）サイズ調整を決定します。

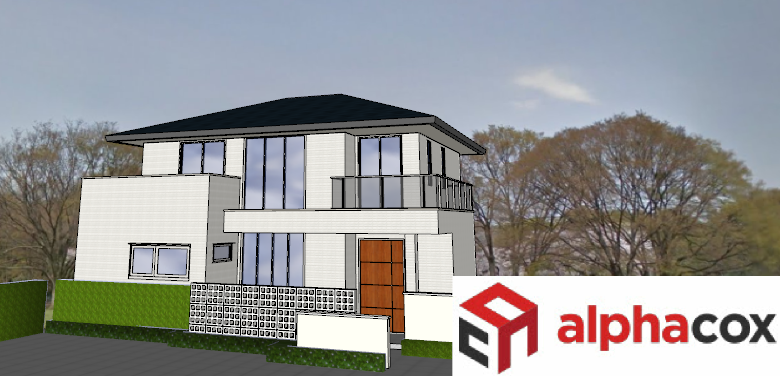

左図の設定をしたものが下図です。背景に写真を配置して、ロゴマークをオーバーレイでモデルの前に配置しています。

透かしを選択すると歯車のアイコンがアクティブになり、再設定が可能になります。

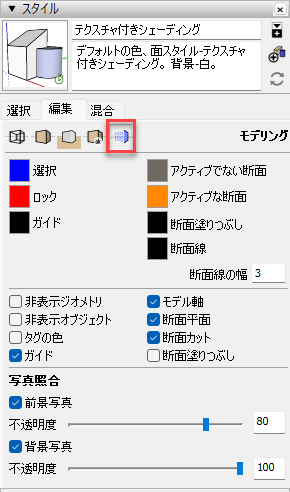

をクリックするとモデリング設定が表示されます。

選択：選択時のハイライト色の設定をします。

ロック：ロック時のハイライト色の設定をします。ガイド：ガイドの色の設定をします。

アクティブでない断面：アクティブでない断面の色の設定をします。

アクティブな断面：アクティブな断面の色の設定をします。

断面の塗りつぶし：断面の塗りつぶしの色の設定をします。

断面線：断面スライスの色の設定をします。

断面線の幅：断面線の太さを設定します。

チェックボックスは表示するものにチェックを入れます。

「写真照合」の場合の前景写真と背景写真の表示及び不透明度の設定を行います。
