スタイルはエッジや面、背景などワークスペースの見た目の設定を行います。
モデルにスタイルを簡単に追加するには、多くの定義済みスタイルのいずれかをモデルに適用します。定義済みの各スタイルは、エッジ、面、および背景の特定の設定のコレクションを表します。
定義済みのスタイルを選択して適用するには、次の手順に従います。

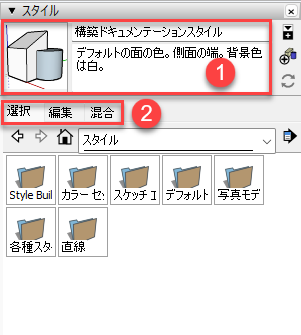

1.「スタイル」ダイアログを開きます。
|
②の部分には、「選択」「編集」「混合」の３つのタブがあります。左図では「選択」タブを選択しています。
『選択タブ』用意されているスタイルのカテゴライズからスタイルを選択できます。 『編集タブ』各項目ごとに個別の設定を行います。 『混合タブ』エッジ・面・背景・透かし・モデリングの各項目を組み合わせて、オリジナルのスタイルを作成します。
※独自のスタイルを作成する場合は、編集タブと混合タブで設定を行います。 |

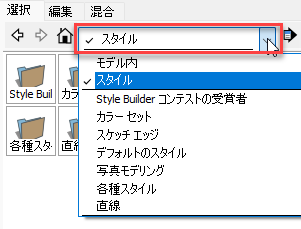

2.下図のようにプルダウンメニューからスタイルのセットを選択することができます。
プルダウンメニューから「デフォルトのスタイル」を選択するか、

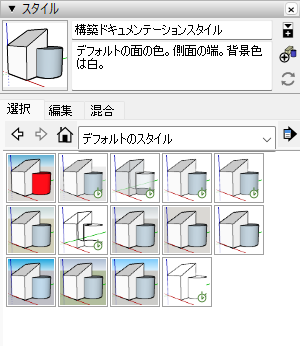

をクリックすると、下右図の表示になります。
|
|

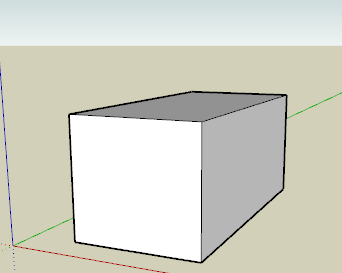

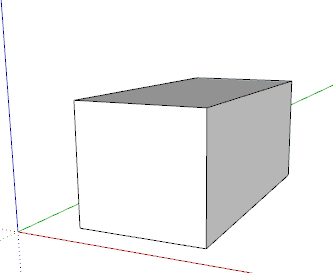

3.スタイルのサムネイルをクリックすると、次の図に示すように、モデルと作図領域にスタイルが適用されます。

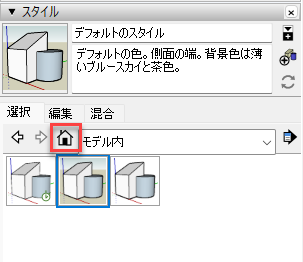

4.下図赤枠のモデル内アイコン
をクリックするか、プルダウンメニューから「モデル内」を選択すると、先程クリックしたスタイルが表示されます。現在選択されているスタイルは水色の枠で囲われています。
設定項目は多岐に渡り、地面や空の色・エッジの表現方法・選択時の色やガイドの色などの設定ができます。モデリングの途中でも設定の変更が可能です。
|
①第2ペインを表示： ②新しいスタイルを作成：クリックすると新しいスタイルが作成されます。 ③更新 |
※編集タブや混合タブでスタイルが変更されると以下のように①のサムネイルに更新マークがつきます。
|
現在のスタイルを更新する場合：①のサムネイルまたは、③の「更新」ボタンをクリックします。
新しいスタイルを作成する場合：②の「新しいスタイルを作成」をクリックします。 |
