引き出し線テキストと画面テキストの 2 種類のテキストを作成できます。
フォントやフォントサイズ、引出し線の種類などを設定する場合は、「モデル情報」の「テキスト」で行います。
＜引き出し線テキスト＞

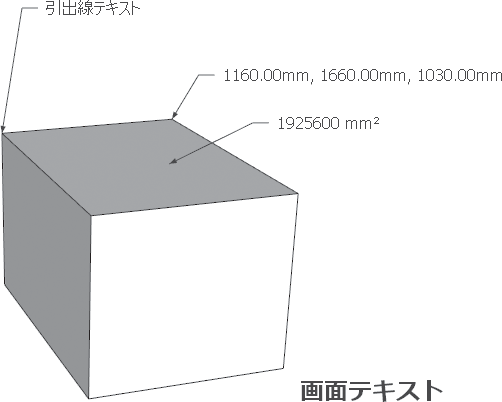

ツールを実行後、引き出し線の始点をクリックしてからドラッグします。左図のように頂点を始点にすると自動で座標値が入ります。また面上のいずれかを始点にすると面積が表示されます。その際の単位はモデル情報で設定した単位です。
＜画面テキスト＞
ツールを実行後、ワークスペース上のいずれかの点をクリックします。
