点群の移動と回転



clip0006

SketchUpのモデリング環境で点群を移動したり回転して位置を調整することができます。

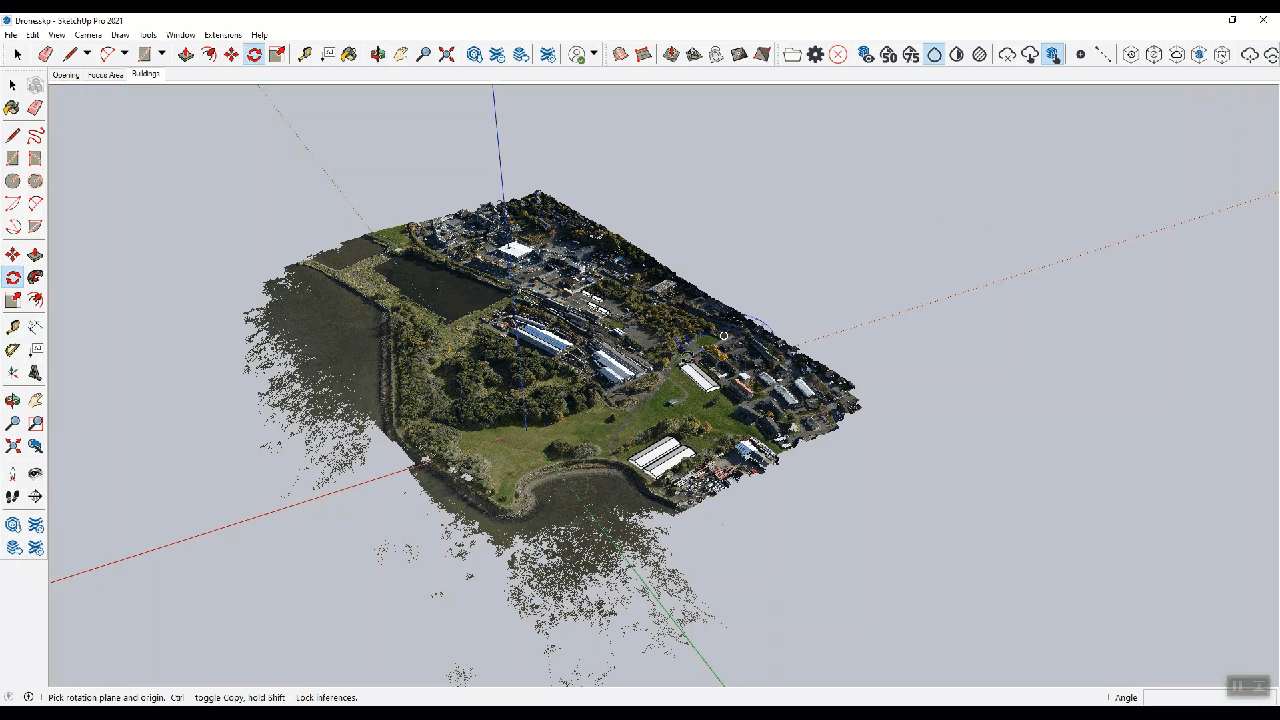

Snag_3e0e33fbMove Point Cloud(点群の移動): SketchUpの移動ツールと同様に、Scan Essentialsの移動ツールを使用すると、3D空間内の任意の場所に点群の位置を移動できます。

ヒント:点群を使用して新しいSketchUpファイルを開始する場合、最良の結果を得るには、使用する点群の領域をSketchUpの原点に最も近い位置に移動します。
移動中に移動をキャンセルするには、ESCキーを押します。

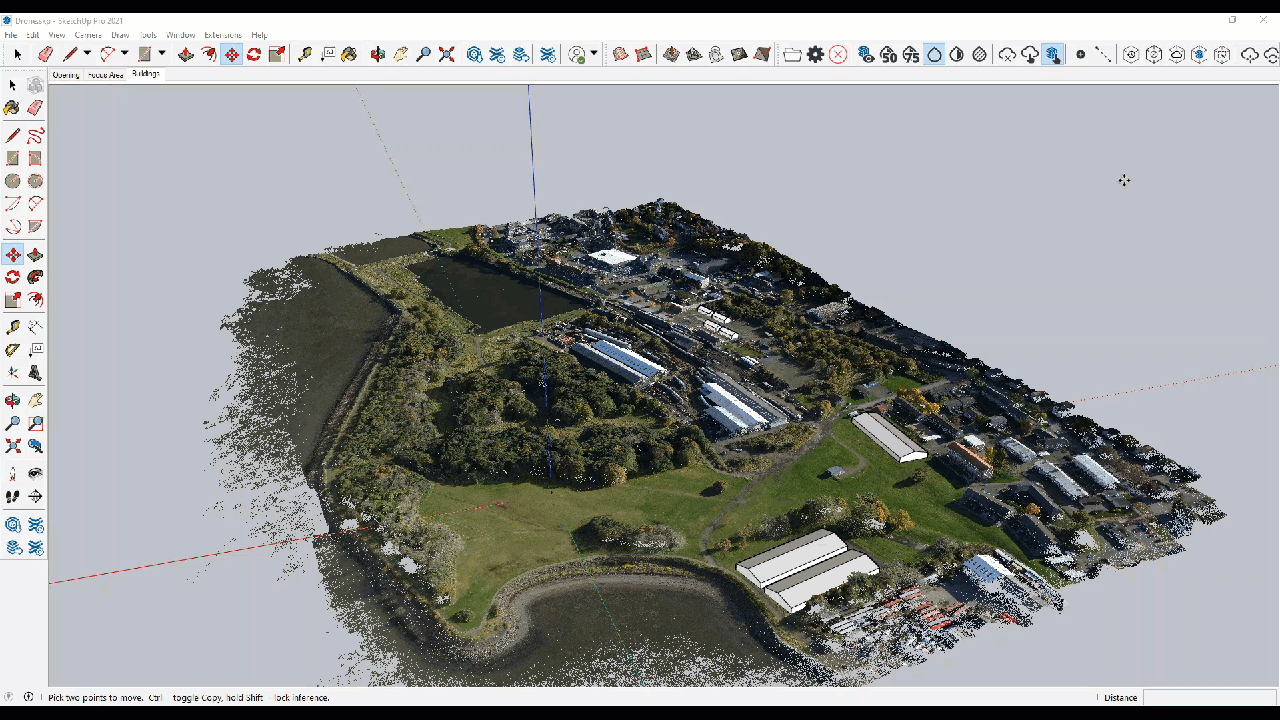

Snag_3e198adfRotate Point Cloud(点群の回転): SketchUpの回転ツールと同様に、Scan Essentialsの回転ツールはユーザー定義の点を中心に点群を回転させます。

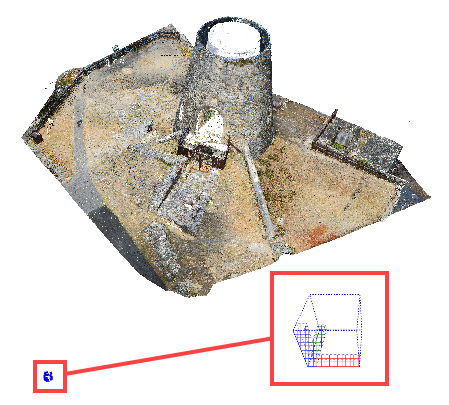

※点群の移動や回転ツールを選択すると、点群全体の左下に下図のようなオブジェクトが表示されます。

「[TSE] Point Cloud Manipulator」という名称のタグが追加されます。

このオブジェクトは、アウトライン表示でも選択できます。

Snag_556a728

アウトライン表示でクリックして選択するとScan Essentialsの移動と回転ツールだけでなく、SketchUpの移動ツールや回転ツールでも移動や回転をすることができます。

アウトライン表示で選択するとエンティティ情報には下図の情報が表示されます。



Snag_558cb22
