ガイドラインとガイドポイントは正しく描画するには必要不可欠なツールです。直線的なガイドラインの作成にはメジャーツールを利用します。
利用方法は以下の通りです。

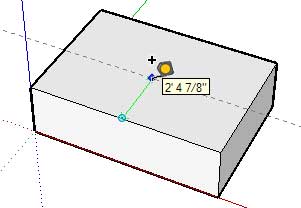

1.メジャーツール
を選択します。カーソルがメジャーの形状に変わります。
2.これから作成するガイドライト平行な線をクリックし、ドラッグしながら任意の場所でマウスを離すと線に平行なガイドラインが作成できます。ガイドラインの作成の際にはエッジの中心点もしくは中心に近い位置をピックしなくてはガイドラインは作成できません。
メモ：線上のいずれからの点からスタートするとガイドラインが作成できます。また、線上の端点からスターﾄすればガイドポイントが作成できます。
3.メジャーツールを選択してCtrl （MacはOption）キーを押します。
4.起点となる任意の場所でクリックします。そのうえで任意の方向にマウスを動かします。
5.ガイドラインを設定したい場所で再びクリックします。距離がVCBに表示されます。
※端点から上記の要領でマウスを利用するとガイドポイントが作成できます。
