球体を描く 方法
球体の作成は、少々高度な操作になります。いくつかのツールと機能の使用経験が必要です。
あなたは、球を描画する前に、以下のツールと機能を備えた有能でなければなりません。
これらのツールとの使用方法と特徴を把握している必要があります。
・円ツール
・選択ツール
・フォローミーツール
・消しゴムツール
・推論
以下が球形を描画するための一般的な手順です。 ※方法は様々あり、その中の内の一つに過ぎません。
1. 円ツール
を選択します。原点の平面上に円を描きます。
この円は作成する球形の形のガイドとして使われます。サイズは重要でありません。
2.矢印キーを押して円を軸方向にします。下図では左矢印キーを押しています。
•右矢印・・・赤軸
•左矢印・・・緑軸
3.原点にスナップして青軸方向に移動します。
4.接地平面にある円と直角になるように円を描画して下さい。
この円は作成する球形の直径となります。それを踏まえて大きさを調整して下さい。
5.選択ツール
を選択します。接地平面の円のエッジを選択します。
6.フォローミーツール
を選択します。

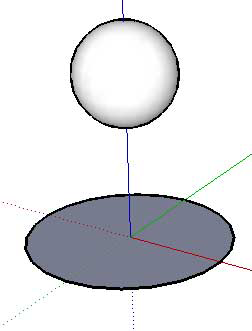

7.青軸上に描画した円をクリックします。球形が作成されます。
8.接地平面の円を削除してください。
