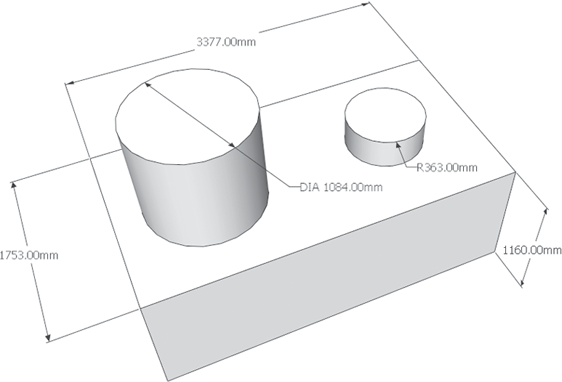

モデル上の 2 点をクリックし、表示させたい方向にマウスをドラッグすると寸法線が表示されます。円ツールで作成した円については、外周線をクリックして直径を表示できます。寸法形状などは ウィンドウ＞モデル情報＞寸法 で設定します。また直径や半径の記号の有無は「エキスパート寸法設定」で設定ができます。
