①用紙の設定
用紙の選択を行います。用紙の選択は既存のテンプレートから選択するか、ファイルメニュー＞ドキュメント設定 の用紙 でサイズを指定することもできます。余白にチェックを入れます。
②単位の設定
ファイルメニュー＞ドキュメント設定 の単位 で単位を設定します。ミリメートルの場合であれば形式を「十進表記」「ミリメートル」、精度は設定単位の 1/10にするのが一般的です。

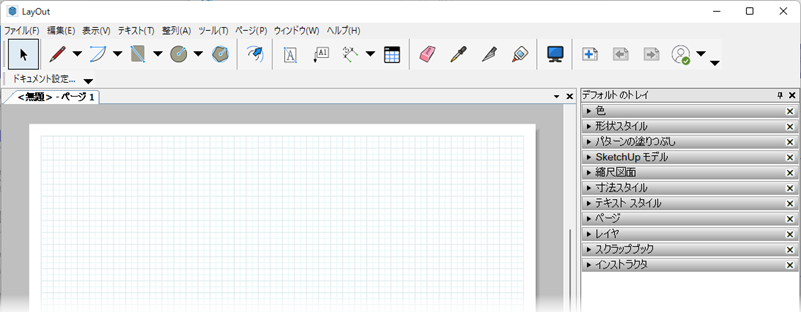

③グリッド表示とスナップの設定
ワークスペースの用紙の上で右クリックして表示されたメニューから「グリッドを表示」を選択します。以降の作図の為に「、オブジェクト スナップ」にチェックがない状態にし、「グリッド スナップ」にチェックをしてください。
④グリッド間隔の調整
ファイルメニュー＞ドキュメント設定＞グリッド でグリッドを設定します。5 ｍｍ間隔のグリッドを表示するには主グリッドの間隔が 10.0 ｍｍ、副グリッドの分割数を２にします。
