Scan EssentialsとLayOut

SketchUpのモデリング環境でポイントクラウドを視覚化して操作する機能は、LayOutにも拡張されています。点群を使用しているSketchUpモデルを挿入すると、点群はLayOutのモデルビューポートにも表示されます。



LayOutのツールは、実際のジオメトリのように点群を参照します。これにより、ポイントからポイントへ、またはモデルからポイントへの描画と寸法記入が可能になります。

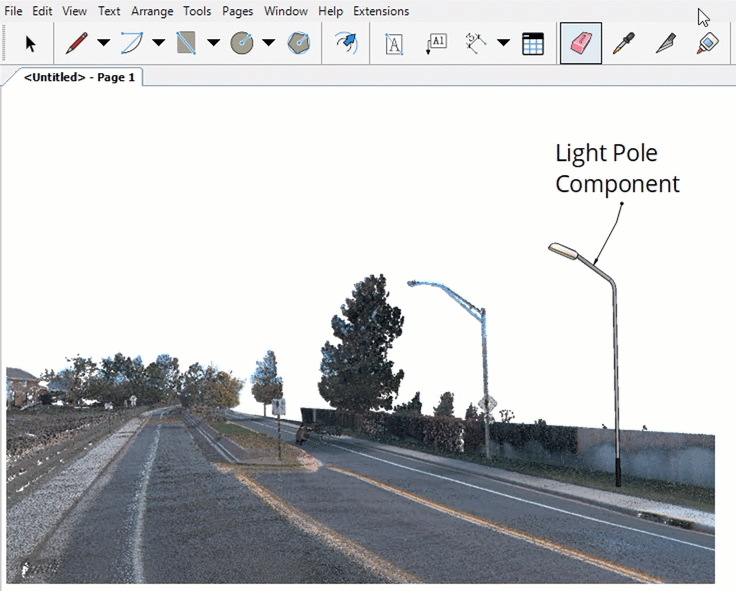

点群と相互作用するLayOut寸法記入ツール。

注1:レイアウトドキュメントのデザイン中は、寸法テキスト領域の背景が赤になります。これは、寸法がジオメトリに完全にスナップされていないことを意味します。

印刷時または画像やPDFファイルのエクスポート時に、寸法の背景が赤になることはありません。

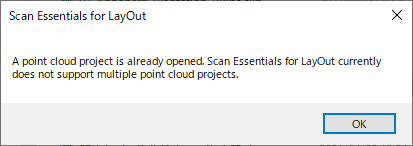

注2:LayOutにSketchUpの点群プロジェクトを配置した後、別の点群プロジェクトのファイルをインポートしようとすると以下のメッセージが表示されます。

「点群プロジェクトが既に開かれています。現在、Scan Essentials for LayOutは複数の点群プロジェクトをサポートしていません。」という意味になります。
