クラウド(Clouds)・断面平面(Section)

クラウド(Clouds)

RWPファイルがRe​​alworksソフトウェアで作成されている場合は、さまざまなセグメントに分割できます。クラウドの設定領域では、このセグメンテーションを利用して、必要に応じてこれらの個々のセグメントを視覚的にオンまたはオフにすることができます。
※注:この機能は、Realworksソフトウェアを介して作成されたrwpファイルでのみ使用できます。



断面平面(Section)

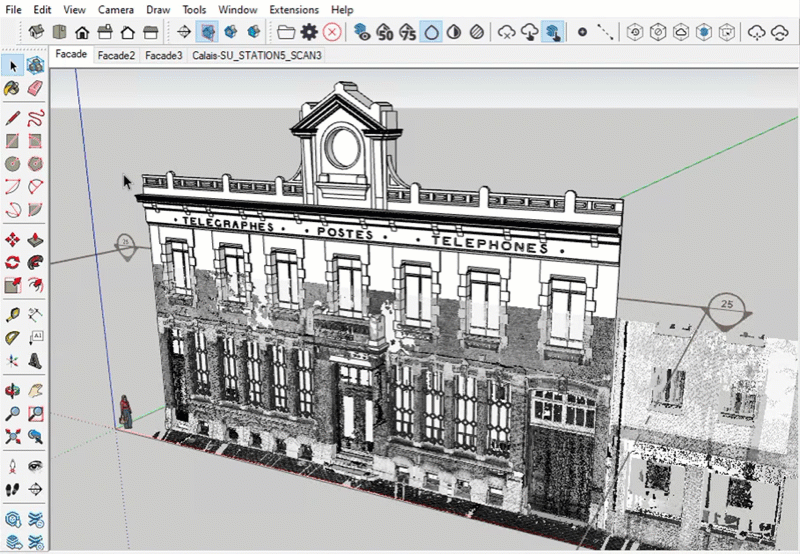

点群の大部分は、SketchUpの断面平面ツールを使用してビューから削除できます。点群の断面は、アクティブな断面平面オブジェクトの方向によって決まります。

ヒント: SketchUpジオメトリを断面表示せずに、ポイントクラウドのみを断面表示にすることができます。ツールバーの「断面カットを表示」(Snag_3e970b4a)をオフに切り替えるだけです。(または、[スタイル]ウィンドウ> [編集]タブ> [断面カット]のチェックを外します)




断面ボックス表示」をオンにすると、断面平面に沿って存在するポイントの厚さを制御することができます。



ヒント:「断面の厚さ」(Section thickness)は、スライダー、入力ボックスへの数値入力、またはキーボードの+キーと-キーを使用して制御できます。
