点群のスナップとガイドの作成

<< Click to Display Table of Contents >>

Navigation:  Scan Essentials ユーザーマニュアル > Scan Essentialsの使用 >

点群のスナップとガイドの作成



clip0008

インタラクションモードは、SketchUpジオメトリや点群内のポイントに推論やスナップをするときに、さまざまなレベルの優先順位を設定します。



Snag_3e31cf17点群スナップを無効にする:このモードでは、SketchUpエンティティの検出と操作のみが可能です。



Snag_3e3254a3点群スナップ:このモードでは、SketchUpエンティティよりも点群内のポイントへのスナップが優先されます。




Snag_3e3819dfSketchUp Pick:このモードでは、点群内のポイントとSketchUpエンティティの両方にスナップすることができますが、点群内のポイントよりもSketchUpエンティティへのスナップが優先されます。これは、点群の要素の後ろに配置されているSketchUpジオメトリにスナップしようとするときに特に便利です。



ガイド作成ツール

Scan Essentialsは、参照用に特定のポイントとポイントクラウド内のポイント間の距離をマークできるツールをいくつか提供します。



Snag_3e3d28ea ガイドポイントツールは、ガイドポイントを点群に配置します。

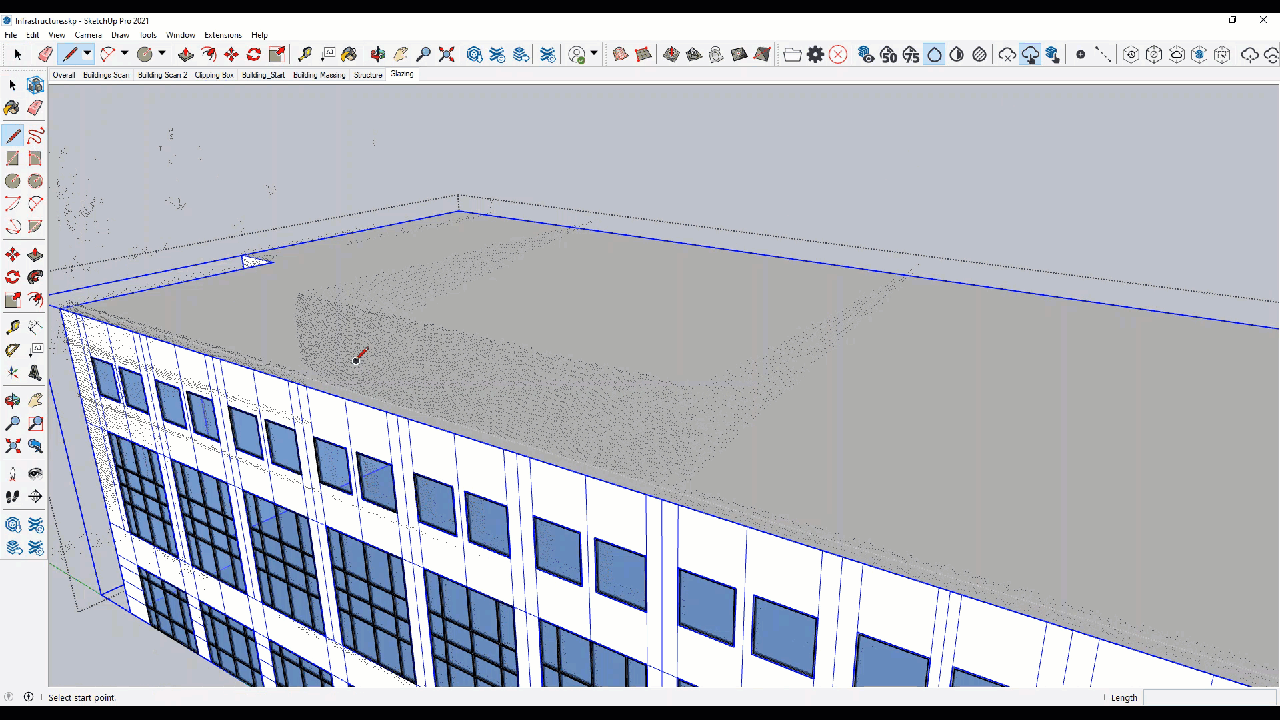

Snag_3e3d644dガイドラインツールは、点群上の2つのポイント間に構築ガイドラインを配置します。

ヒント: Altキーを押したままにすると、参照面に垂直なガイドラインが作成されます。
