サポートされているインポートおよびエクスポート ファイル形式のリストに DWG および DXF を追加されました。
3D AutoCAD モデルと 2D AutoCAD 図面の両方をインポートおよびエクスポートできるようになりました。
下図は画面左上のツールバーです。

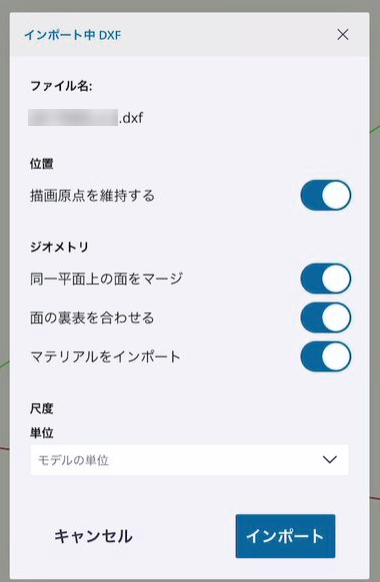

①インポートをタップしてファイルを選択すると下図が表示されます。
|
「描画原点を維持する」をオンにしている場合は、原点から離れた位置にインポートされる場合があります。

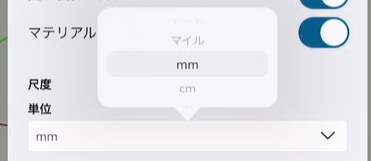

「単位」のプルダウンメニューで単位を設定します。 下図のように、単位を「mm」に設定することをおすすめします。
|
②エクスポートをタップしてプルダウンメニューでファイルの種類を選択します。
|
「ファイルの種類」は以下の種類があります。 •画像(.png) •アニメーション(.mp4) •Pixar USDZファイル(.usdz) •光造形(.stl) •オブジェクトファイル(.obj) •3D AutoCADモデル(.dwg/.dxf) •2D AutoCADモデル(.dwg/.dxf)

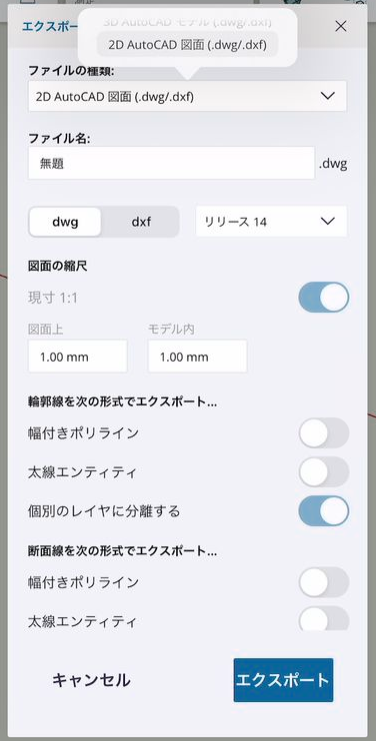

左図は「2D AutoCADモデル(.dwg/.dxf)」を選択しています。
「図面の縮尺」は、カメラを「平行投影」にする必要があります。

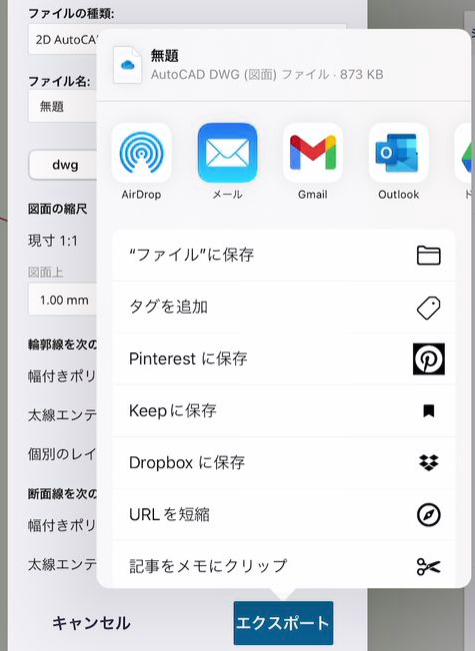

「エクスポート」をタップして、保存先を指定します。
|
